第二波来啦!学校发的月饼弱爆了,这才是机械系该有的月饼!!!!!!
本人不喜学校甜的发腻的月饼,闲来无事,便用月饼做了两个齿轮,以期弘我机械之精神,另博诸位看官一乐
这次是为了创作才浪费求是饼的,其实身边之人皆可证明楼主平日中是个节俭之人。还是提倡大家节约粮食

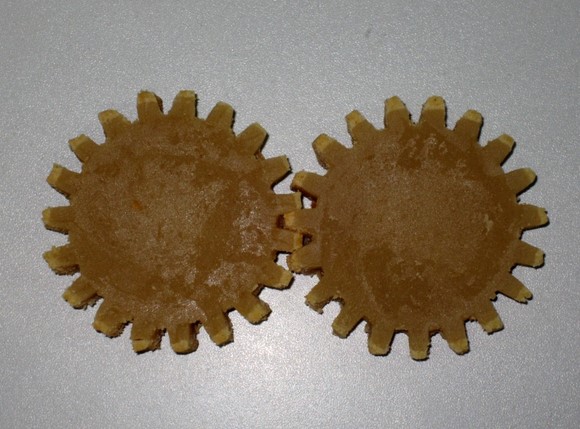

花了两个小时雕刻,齿形有点粗糙,但是啮合无压力

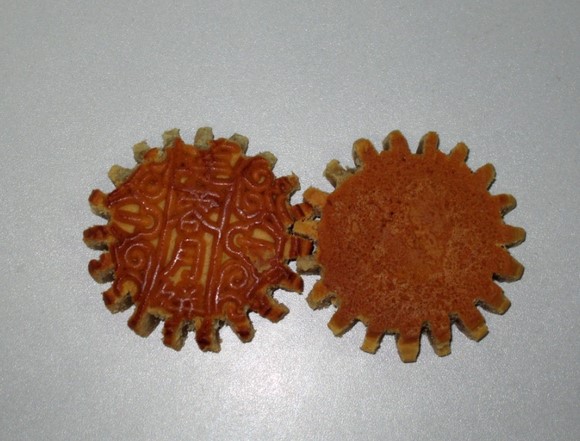

正面的面粉皮很难雕刻,总算还能看出来“莲蓉月饼”

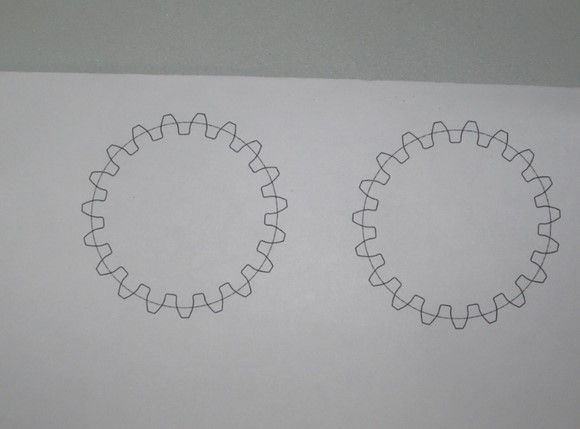

齿轮的参数是 模数=3 齿数=19 压力角=20°的标准直齿圆柱齿轮
这是完美啮合的GIF动画
[此贴子已经被作者于2011/9/9 14:36:34编辑过]
以下是引用憨豆先生在2011/9/9 14:46:10的发言:
月饼哥 来点难度更高的 做个锥齿轮出来
接下来可能还会做个内啮合齿轮,请大家持续关注机械
以下是引用woyibobo在2011/9/9 15:17:42的发言:
有一种蛋疼是闲的蛋疼,哥画的图纸,求十大。
预测接下来会出现内齿轮,24齿模数2外径62的空心月饼齿轮。

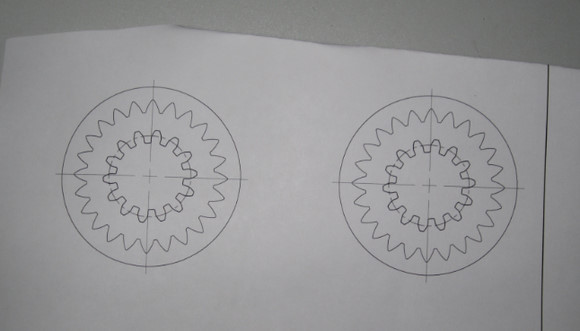

在此先感谢 woyibobo 提供 内啮合齿轮 图纸
第二波正式来啦,感谢woyibobo提供图纸
附上制作资料
模数=2,外齿轮齿数24,内齿轮齿数是14,学过机械的童鞋都知道,齿数小于17的都是根切齿轮
模数通俗一点就是表示齿的大小。第一波模数是3,第二波模数是2,所以第二波齿形只有第一波2/3大,雕刻难度更高

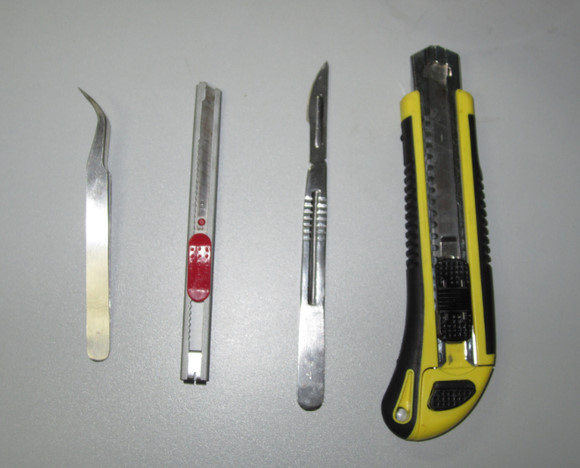

制作工具,手术刀是亮点,用来精修的
希望大家多多关注机械!
